工业设备流体仿真动画制作周期要多久？

工业设备流体仿真动画周期一般多久？

先说结论: 一个符合标准的工业设备流体仿真动画, 其周期一般处于5至15个工作日的区间。别去听信那些一开口就讲“一个月起步”的言论, 那是对项目边界没弄明白抑或是存心抬高报价所致。要是你设备的结构并不复杂, 边界条件清晰, 动画要求仅仅是展示基本的流动趋势, 那么5至7天便可完成。倘若涉及多物理场耦合、高精度渲染, 又或者需要经过反复修改验证, 那确实得把时间延长到两周左右。超出20整日的情形, 基本上都是处于磨洋工的状态或者是技术层面未达标准范畴。

什么是工业设备流体仿真动画？

简单讲, 就是把通过CFD（计算流体动力学）得到的数据, 像流速、压力、温度分布等, 以动画形式进行可视化呈现。它并非单纯的3D建模那样简单转动, 而是基于真实的物理场数据来驱动。你所见到的那些液体在管道中流动、气体在腔体内旋转、热量在散热片上扩散的超炫画面, 其背后有着成千上万次重复的求解计算。其关键的价值就在于, 能使得不清楚技术情况的企业老板、消费者客户以及进行投资活动的人, 在快速看一眼的同时, 就领悟你家设施是依照怎样的方式运行、究竟在哪些方面具备突出优势。

决定周期的核心要素有哪些？

1. 模型复杂度

一个阀门与一个离心压缩机二者的工作量有极大差异, 模型的面数, 内部流道的结构, 以及有没有运动部件, 这些直接就决定了前处理所需要的时间, 简单的模型半天就能完成几何清理, 复杂的模型或许得花费3天时间来处理。

2. 网格质量要求

仿真是离不开网格的, 没有网格仿真就没法进行。六面体网格在计算准确性方面比四面体网格更具优势, 但绘制六面体网格所耗费的时间要比绘制四面体网格多不少。要是你有边界层网格、局部加密, 以及网格无关性验证这些要求的话, 那么花费在这部分上的时间, 至少会占到整个周期的百分之三十。可千万别想着随便画画网格就能做出很棒的动画, 这种想法简直是用来糊弄人的。

3. 物理场类型

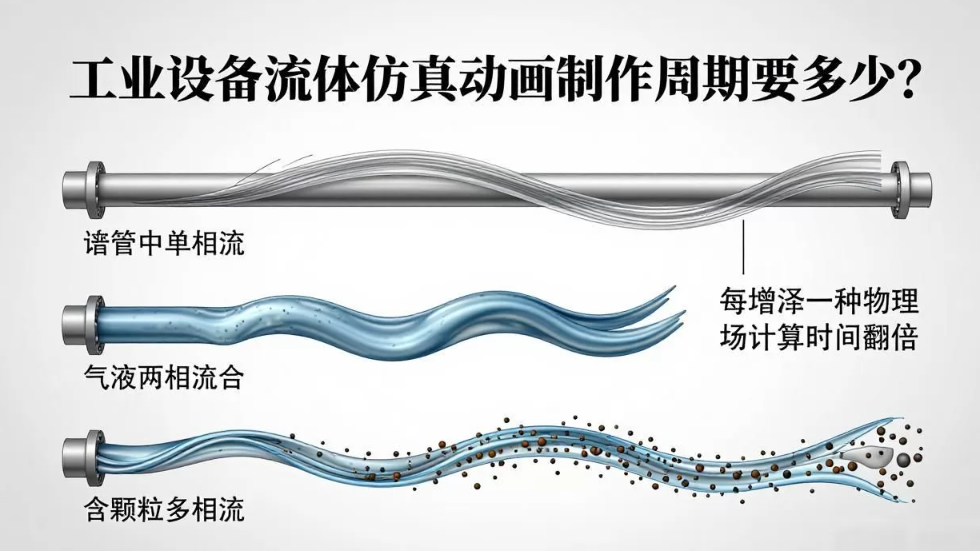

管中水流这种单相流的速度是最快的, 两相流也就是气液混合流, 还有多相流即含颗粒流, 以及传热耦合、流固耦合每增添一种物理场, 计算所需的时间就会翻倍, 甚至能翻三倍, 原本一个简单的稳态计算几小时便能得出结果, 而一个瞬态两相流计算花费上几天时间也是正常的情况, 标点符号。

4. 动画精度与表现形式

你是仅仅只要一条流动轨迹线, 还是需要粒子追踪、云图渐变、矢量箭头以及流线动画? 是导出标清视频, 还是要那种具备4K分辨率、60帧且带有材质光影渲染的工业级大片? 渲染级别每提升一档, 周期起码就会多2天。别把游戏引擎的实时渲染拿来作比较, 那完全是两回事。

工业设备流体仿真动画和普通3D动画有啥区别？

存有本质差异, 仿真动画乃是“算出来的”, 普通动画则是“画出来的”, 前者能够用作证据, 后者仅仅只能当作广告观看, 倘若你拿着仿真动画去参与投标, 专家会认可, 若拿着普通动画去, 人家会认为你在夸夸其谈。

问：流体仿真动画能加急吗？

可以。加急周期能够压缩至3 - 5天, 不过前提在于你要提供完全完整的CAD模型, 给出明确的边界条件, 像是入口流量、出口压力、介质属性等, 并且要接受简化网格以及较低精度。别期望加急还能产生高精度瞬态多相流动画, 物理规律是不会跟你讲人情的。

问：为什么有的公司报价差好几倍？

存在技术栈不一样的情况, 有一些公司会选用免费开源软件, 像是OpenFOAM用于开展基础仿真工作, 而后运用Blender制作动画, 这样做成本低廉, 然而效果粗糙, 并且周期漫长。专业的公司则会采用ANSYS Fluent、STAR-CCM+并搭配专业渲染引擎, 其精度与效率全然不在同一个量级上。价廉物不美这种说法, 在仿真动画领域特别适用。

问：我需要提供什么资料才能最快启动项目？

有三样东西, 分别是完整的3D模型, 其格式为STEP或者IGES, 还有设备工作参数, 这类参数会涉及流量、压力、温度以及转速等方面, 另外就是你所想要的展示重点, 像观察流道堵塞情况、查看散热效果以及了解压力分布等。由于资料越齐全, 所以前期沟通所需要的时间便越短, 进而周期也越容易得到控制, 是这样的情况。

哪些行业和设备最需要这类动画？

1. 泵阀与管道系统

泵阀厂家的投标方案里, 配上流体仿真动画, 中标率能提升30%以上, 这是因为离心泵、轴流泵、调节阀、截止阀、管道弯头处需要进行流态分析, 要通过分析展示水流是不是顺畅, 有没有产生涡流和气蚀的风险, 而这又是这类设备的刚需。

2. 换热与散热设备

能让客户直观看到热量从热流体传递至冷流体的板式换热器, 以及能让客户直观看到热量从热流体传递至冷流体的管壳式换热器, 还有能让客户直观看到热量从热流体传递至冷流体的散热器, 以及能让客户直观看到热量从热流体传递至冷流体的冷却塔, 能让客户直观看到哪里是高温区, 能让客户直观看到哪里是死区, 这比一百页技术报告都管用。

3. 搅拌与混合设备

用于搅拌的釜体、进行反应的釜体、起到混合作用的罐体。展现出在差异不一转速状况下的流场分布情况、混合所需时间、死区所处位置, 这对于化工领域以及制药行业而言属于核心竞争力范畴。在动画当中粒子是以怎样的方式进行运动的, 客户能够清晰明了。

4. 风机与压缩机

离心压缩机、鼓风机以及轴流风机。其具备展示气流组织、压力梯度以及叶片表面载荷分布的功能, 是设备性能验证以及降噪优化的关键点所在的工具。对于从事风机设计工作的业内人士而言, 要是没有仿真动画的辅助, 甚至都会在面对客户时因缺乏底气而不好意思主动打招呼有一定压力与顾虑。

5. 环保与水处理设备

沉淀池, 过滤罐, 曝气装置, 展示悬浮物沉降路径和气泡扩散效果以及流体停留时间, 以此帮客户理解设备处理效率, 这类项目通常周期短, 7天左右就能出片。

总结与延伸

工业设备流体仿真动画的周期, 关键在于你对精度以及效果的实际需求, 核心取决于此, 真实情况如是。别被“一个月”这种说法吓到, 也别抱有“明天就要”之类预期。最切合实际的做法是: 要先明确你的设备复杂度, 还要明确展示目标, 之后找专业团队评估, 一般而言, 通常 5 - 15 天是合理区间。记住, 这个动画并非仅用于当壁纸, 而是用于拿到订单, 用于通过评审, 用于降低风险的。要是你此刻仍在迟疑究竟做还是不做, 那就去思索一下, 你的敌方或者对手极有可能借助仿真动画已然收获了接下来的一笔大额订单。
